[GNS3] Router와 Switch를 활용한 간단한 Ping 연습

Router와 Switch 기본 설정 실습

오늘은 Router와 Switch를 구성하여 PC와 서로 ping 연결을 확인하는 실습을 진행해보겠습니다.

1. 토폴로지 구성

토폴로지 구성은 위와 같이 R1과 R2 사이에 SW1이 위치하게 하였고, 스위치 아래로 외부에서 PC로 접근하도록 구성하였습니다.



네트워크 구성

• R1 (Router) - FastEthernet0/0
• SW1 (Switch) - Ethernet0/0, Ethernet0/1, Ethernet0/2
• R2 (Router) - FastEthernet0/0
• PC1 (VPCS) - Ethernet0

IP 주소 할당 계획:

• R1 FastEthernet0/0: 10.10.10.1/24
• R2 FastEthernet0/0: 10.10.10.2/24
• SW1 VLAN1: 10.10.10.10/24
• PC1: 10.10.10.100/24

---

2. 장비별 설정

2-1. R1 라우터 설정

R1의 구성은 아래와 같습니다.

R1의 주소를 10.10.10.1/24로 설정 후 상태가 down 되는 것을 방지하기 위해 no shut 명령어를 입력합니다.



설정 확인

show ip interface brief 명령어는 모든 인터페이스의 IP 주소와 상태를 간략하게 보여줍니다. Status와 Protocol이 모두 "up"이어야 정상적으로 통신이 가능합니다.

---

2-2. R2 라우터 설정

R2도 R1과 동일한 방식으로 설정합니다.

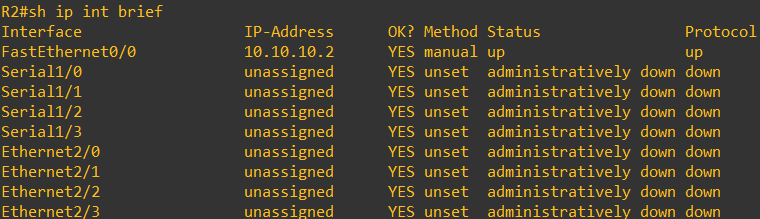

설정 확인

---

2-3. SW1 스위치 설정

스위치는 Layer 2 장비이지만 관리를 위한 IP 주소 설정이 필요합니다. VLAN1 인터페이스에 IP를 할당하고 Default Gateway를 설정합니다.



상세 설명

• interface vlan1: VLAN1 가상 인터페이스로 진입합니다. 스위치는 Layer 2 장비이므로 물리적 인터페이스에 직접 IP를 할당할 수 없고, VLAN 인터페이스를 통해 관리 IP를 설정합니다.
• ip address 10.10.10.10 255.255.255.0: VLAN1 인터페이스에 관리용 IP 주소를 할당합니다. 이를 통해 원격에서 telnet이나 SSH로 스위치에 접속할 수 있습니다.
• ip default-gateway 10.10.10.2: 스위치가 다른 네트워크와 통신할 때 사용할 기본 게이트웨이를 지정합니다. Layer 2 스위치는 라우팅 기능이 없으므로 다른 서브넷으로 패킷을 보낼 때 이 게이트웨이를 사용합니다.
  • default-gateway는 10.10.10.1로 지정해도 무관합니다.

설정 확인



VLAN 설정 확인

---

2-4. PC1 설정

VPCS를 사용하여 PC의 IP 주소를 설정합니다.



설정 확인

show ip 명령어로 설정된 IP 정보와 MAC 주소를 확인할 수 있습니다.

---

3. 연결성 테스트

3-1. R1에서 R2로 Ping 테스트



Ping 결과 해석

• !!!!!: 5개의 느낌표는 5개의 ICMP 에코 응답이 모두 성공했음을 의미합니다.
• . (점)이 나타나면 해당 패킷이 응답을 받지 못했다는 뜻입니다.
• Success rate is 100 percent (5/5): 5개 중 5개가 모두 성공하여 100% 성공률을 보입니다.
• round-trip min/avg/max = 1/2/4 ms: 최소 1ms, 평균 2ms, 최대 4ms의 왕복 시간(RTT)을 나타냅니다.

---

3-2. R1에서 SW1로 Ping 테스트

R1과 스위치 간 통신도 정상적으로 이루어짐을 확인

---

3-3. R1에서 PC1로 Ping 테스트

라우터와 PC 간 통신도 정상적으로 이루어짐을 확인

---

3-4. PC1에서 각 장비로 Ping 테스트

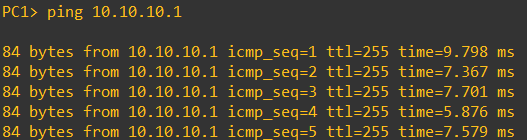

PC1에서 R1로

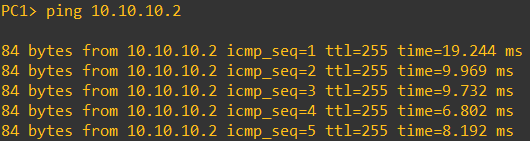

PC1에서 R2로



PC1에서 SW1로



모든 장비 간 양방향 통신이 정상적으로 이루어지는 것을 확인했습니다.

이는 네트워크가 완전히 구성되었음을 의미합니다.

---

4. CDP를 통한 이웃 장비 확인

CDP(Cisco Discovery Protocol)를 통해 직접 연결된 Cisco 장비를 확인할 수 있습니다.

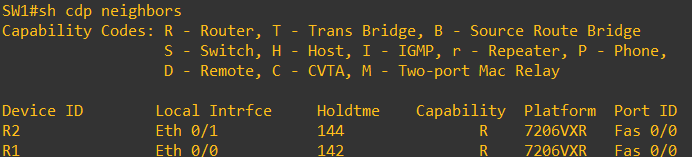

4-1. SW1에서 CDP 확인



상세 정보 확인

SW1# show cdp neighbors detail

---

4-2. R1에서 CDP 확인

R1# show cdp neighbors
Device ID        Local Intrfce     Holdtme    Capability  Platform  Port ID
SW1              Fas 0/0           165        S           IOSv      Eth 0/0

---

5. 설정 저장

모든 설정을 완료한 후 반드시 설정을 저장해야 재부팅 시에도 설정이 유지됩니다.



R1, R2, SW1 모두에서 실행

R1# copy running-config startup-config
Destination filename [startup-config]? [Enter]
Building configuration...
[OK]



명령어 설명

• copy running-config startup-config: 현재 실행 중인 설정(running-config)을 시작 설정(startup-config)으로 복사합니다.
• running-config는 RAM에 저장되어 있어 재부팅 시 사라지지만, startup-config는 NVRAM에 저장되어 영구적으로 보존됩니다.
• 설정을 저장하지 않고 재부팅하면 모든 변경사항이 사라지므로 반드시 저장해야 합니다.

또는 단축 명령어

R1# write memory

write memory와 wr은 copy running-config startup-config와 동일한 기능을 수행하는 단축 명령어입니다.

---

결론

이번 실습을 통해 기본적인 라우터와 스위치의 구성 방법을 학습하였습니다.

특히 각 장비의 역할과 설정 방법, 그리고 네트워크 연결성 검증 방법에 대해 이해할 수 있었습니다.
