[Network] Backhaul과 Fronthaul이란 무엇일까?

들어가며

5G 네트워크는 기존 4G LTE와는 다른 새로운 아키텍처를 채택하면서 네트워크 구성 방식에도 큰 변화를 가져왔습니다. 특히 Backhaul과 Fronthaul은 5G 네트워크의 핵심 구성요소로, 기지국과 코어 네트워크 간의 데이터 전송을 담당하는 중요한 연결 구간입니다.

5G는 초고속, 초저지연, 대규모 연결을 요구하기 때문에 이러한 전송 구간의 설계와 구현이 네트워크 성능에 직접적인 영향을 미칩니다. 이번 글에서는 5G 관점에서 Backhaul(백홀)과 Fronthaul(프론트홀)의 개념, 차이점, 그리고 기술적 특징을 살펴보겠습니다.

---

1. Backhaul과 Fronthaul 기본 개념

Backhaul이란?

Backhaul은 기지국(Base Station)과 코어 네트워크(Core Network) 간을 연결하는 전송 구간을 의미합니다. 쉽게 말해, 사용자 데이터가 기지국에서 인터넷이나 다른 네트워크로 전달되기 위해 거쳐야 하는 "백본 연결"입니다.



전통적인 이동통신 네트워크에서 Backhaul은 주로 유선 광케이블이나 마이크로파 무선 링크를 통해 구현되었으며, 기지국에서 수집된 모든 트래픽을 코어 네트워크로 전달하는 역할을 담당합니다.

Fronthaul이란?

Fronthaul은 5G 네트워크에서 새롭게 중요해진 개념으로, RRU(Remote Radio Unit)와 BBU(Baseband Unit) 간을 연결하는 전송 구간입니다.



5G에서는 기지국 기능이 분리되면서 안테나와 가까운 위치의 RRU와 중앙집중식으로 배치된 BBU 사이에 고속, 저지연 연결이 필요하게 되었습니다. 이 구간이 바로 Fronthaul입니다.

Backhaul vs Fronthaul 비교

구분	Backhaul	Fronthaul
연결 구간	기지국 ↔ 코어 네트워크	RRU ↔ BBU
주요 역할	사용자 트래픽 전달	무선 신호 처리 데이터 전달
지연 요구사항	상대적으로 관대	매우 낮은 지연 필요 (마이크로초 단위)
대역폭 요구사항	높음	매우 높음 (원시 데이터 전송)
프로토콜	IP 기반	CPRI, eCPRI 등

---

2. 5G 네트워크 아키텍처와 Fronthaul/Backhaul

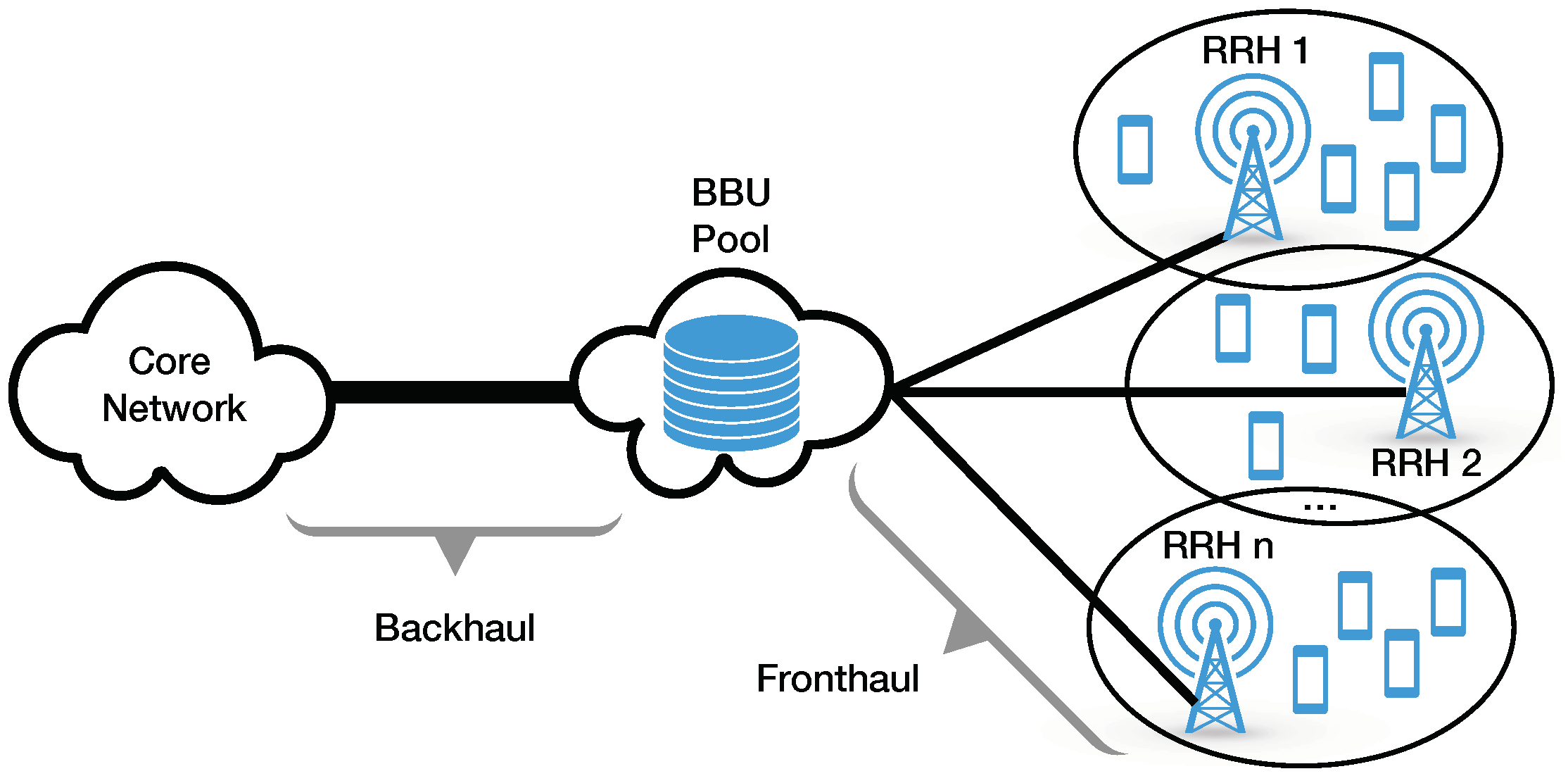

C-RAN (Centralized Radio Access Network)

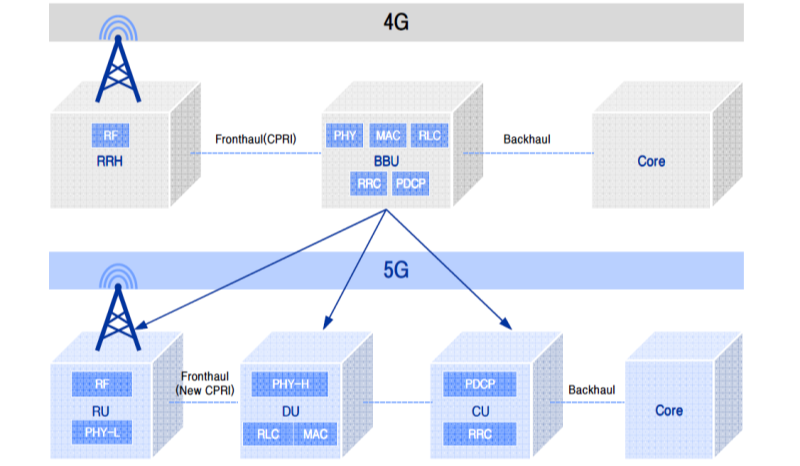

5G 네트워크는 C-RAN 아키텍처를 채택하여 기지국 기능을 물리적으로 분리했습니다. 이 구조에서는 다음과 같은 구성요소가 존재합니다.

• RRU (Remote Radio Unit): 안테나 근처에 배치되어 무선 신호 송수신을 담당
• BBU (Baseband Unit): 중앙집중식으로 배치되어 신호 처리를 담당
• DU (Distributed Unit): 5G NR에서 BBU의 하위 계층 처리 담당
• CU (Centralized Unit): 5G NR에서 BBU의 상위 계층 처리 담당

이러한 분리 구조에서 Fronthaul은 RRU와 DU 사이, Midhaul은 DU와 CU 사이, Backhaul은 CU와 코어 네트워크 사이를 연결합니다.

Functional Split 옵션

5G 표준에서는 기지국 기능을 어디서 분리할지에 따라 여러 옵션(Option 1~8)을 정의하고 있습니다. 분리 지점에 따라 Fronthaul의 대역폭 요구사항과 지연 허용치가 달라집니다.

Option 8: RRU ↔ DU (High Layer Split)
  - 가장 많은 대역폭 필요
  - 가장 낮은 지연 요구

Option 7: DU ↔ CU (Lower Layer Split)
  - 중간 수준의 대역폭
  - 비교적 관대한 지연 허용

Option 2: CU ↔ Core (Traditional Backhaul)
  - IP 기반 트래픽
  - 전통적인 Backhaul 개념

---

3. Fronthaul 기술과 프로토콜

CPRI (Common Public Radio Interface)

CPRI는 4G LTE 시대부터 사용되어 온 Fronthaul 프로토콜로, RRU와 BBU 간의 디지털 무선 신호를 전송하는 표준 인터페이스입니다.



CPRI의 주요 특징

• 고정된 대역폭을 사용하여 원시 I/Q 샘플 데이터 전송
• 매우 높은 대역폭 요구 (예: 20MHz LTE 채널 하나에 약 2.5Gbps 필요)
• 엄격한 지연 및 동기화 요구사항

eCPRI (Enhanced CPRI)

5G 시대에는 eCPRI가 등장했습니다. eCPRI는 CPRI의 비효율성을 개선하여 대역폭 요구사항을 줄이고, 이더넷 기반으로 구현할 수 있도록 설계되었습니다.



eCPRI의 장점

• 대역폭 효율성: 압축 및 처리를 통해 전송 데이터량 감소
• 유연한 분할: 기능 분할 옵션에 따라 다양한 구성 가능
• 이더넷 기반: 기존 네트워크 인프라 활용 가능
• 패킷 기반 전송: IP 네트워크와의 통합 용이

CPRI 전송 예시:
20MHz 5G 채널 → 약 10Gbps 필요

eCPRI 전송 예시:
20MHz 5G 채널 → 약 2-3Gbps 필요 (압축 및 최적화)

RoE (Radio over Ethernet)

RoE는 이더넷 프레임을 사용하여 무선 신호를 전송하는 방식으로, eCPRI와 유사하게 패킷 기반 Fronthaul을 구현합니다. 표준화된 이더넷 스위치와 라우터를 활용할 수 있어 비용 효율적입니다.

---

4. Backhaul 기술과 전송 방식

광케이블 (Fiber Optic)

5G Backhaul에서 가장 이상적인 전송 매체는 광케이블입니다. 광케이블은 높은 대역폭과 낮은 지연, 긴 전송 거리를 제공하여 5G의 성능 요구사항을 충족할 수 있습니다.



광케이블 Backhaul의 장점

• 초고속 전송 속도 (10Gbps ~ 100Gbps 이상)
• 낮은 지연 시간
• 외부 간섭에 강함
• 장거리 전송 가능

마이크로파 무선 (Microwave)

마이크로파 무선 링크는 광케이블을 설치하기 어려운 지역에서 Backhaul을 구현하는 대안입니다. 6GHz 이상의 고주파 대역을 사용하여 Point-to-Point 연결을 제공합니다.



마이크로파 Backhaul의 특징

• 빠른 구축 가능
• 광케이블 대비 저렴한 초기 비용
• 날씨 영향을 받을 수 있음
• 가시선(Line of Sight) 필요

mmWave (밀리미터파)

5G에서는 28GHz, 39GHz 등 밀리미터파 대역을 활용한 무선 Backhaul도 연구되고 있습니다. 매우 높은 대역폭을 제공하지만, 전파 도달 거리가 짧고 장애물에 취약한 특성이 있습니다.

5G NR 기반 Wireless Backhaul

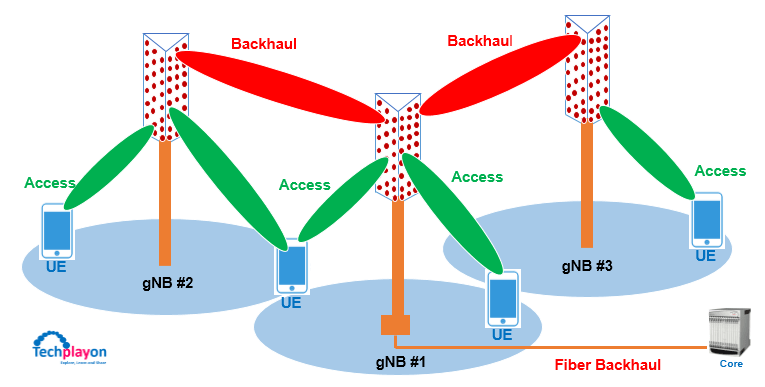

5G에서는 Integrated Access and Backhaul (IAB)이라는 개념이 도입되어, 5G NR(New Radio) 무선 기술 자체를 Backhaul로 사용할 수 있게 되었습니다.



IAB의 특징

• 동일한 5G 무선 자원을 Access와 Backhaul에 공유
• 빠른 네트워크 확장 가능
• 광케이블 설치 불가 지역에 유용
• 무선 특성상 간섭 및 용량 제한 존재

---

5. 5G에서의 Fronthaul/Backhaul 요구사항

대역폭 요구사항

5G는 최대 20Gbps 이상의 사용자 속도를 목표로 하기 때문에, Fronthaul과 Backhaul 모두 매우 높은 대역폭이 필요합니다.

• Fronthaul: 수십 Gbps (CPRI 사용 시 Option 8 기준)
• Backhaul: 수 Gbps ~ 수십 Gbps

지연 요구사항

5G의 URLLC (Ultra-Reliable Low-Latency Communication) 서비스는 1ms 이하의 종단간 지연을 요구합니다. 이를 위해 Fronthaul과 Backhaul의 지연이 매우 중요합니다.

• Fronthaul 지연: 100마이크로초 이하 (Option 8 기준)
• Backhaul 지연: 수 밀리초 이하

동기화 요구사항

5G에서는 시간 동기화가 매우 중요합니다. TDD(Time Division Duplex) 방식과 Massive MIMO, Beamforming 등의 기술은 정확한 시간 동기화를 필요로 합니다.

---

마무리 및 정리

5G 네트워크에서 Fronthaul과 Backhaul은 단순한 전송 구간이 아니라, 네트워크 성능과 서비스 품질을 결정하는 핵심 요소입니다. Fronthaul은 RRU와 BBU 간의 고속, 저지연 연결을 담당하며, Backhaul은 기지국과 코어 네트워크를 연결하여 사용자 트래픽을 전달합니다.



5G의 초고속, 초저지연, 대규모 연결 요구사항을 충족하기 위해서는 광케이블, 마이크로파, mmWave 등 다양한 전송 기술을 적절히 조합하여 사용해야 하며, eCPRI, RoE와 같은 효율적인 프로토콜을 활용해야 합니다.
